静止无功发生器（SVG）的基本原理是将三相桥式逆变电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电流，以满足系统无功补偿的目的。
实时跟踪系统无功功率变化，线性补偿，确保系统功率因数时刻保持在0.99，容性感性双向的无功补偿范围，根据系统无功变化，实时调节，确保系统不会出现过补欠补问题；主动式补偿输出，避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。
采用模块化设计，扩容维护简单，接线方便，灵活配置，安装便捷，支持壁挂式、机架式安装，可适应不同条件的现场需求。
1.补偿范围广，补偿范围（+1）~（-1）
2.响应速度快，全补偿响应速度≤10ms
3.低次谐波补偿能力，可进行补偿3-13次谐波补偿
4.三相不平衡补偿能力，可对系统三相不平衡进行调节
5.灵活配置，可根据系统实际电能质量现状，设置治理优先级，将模块利用率最大化
6.并联接入系统，同时具备16种保护功能，全方位保护设备安全与系统安全
7.操作系统人性化设计，简单易懂，并在设备内部内置电子版操作手册，随时查询

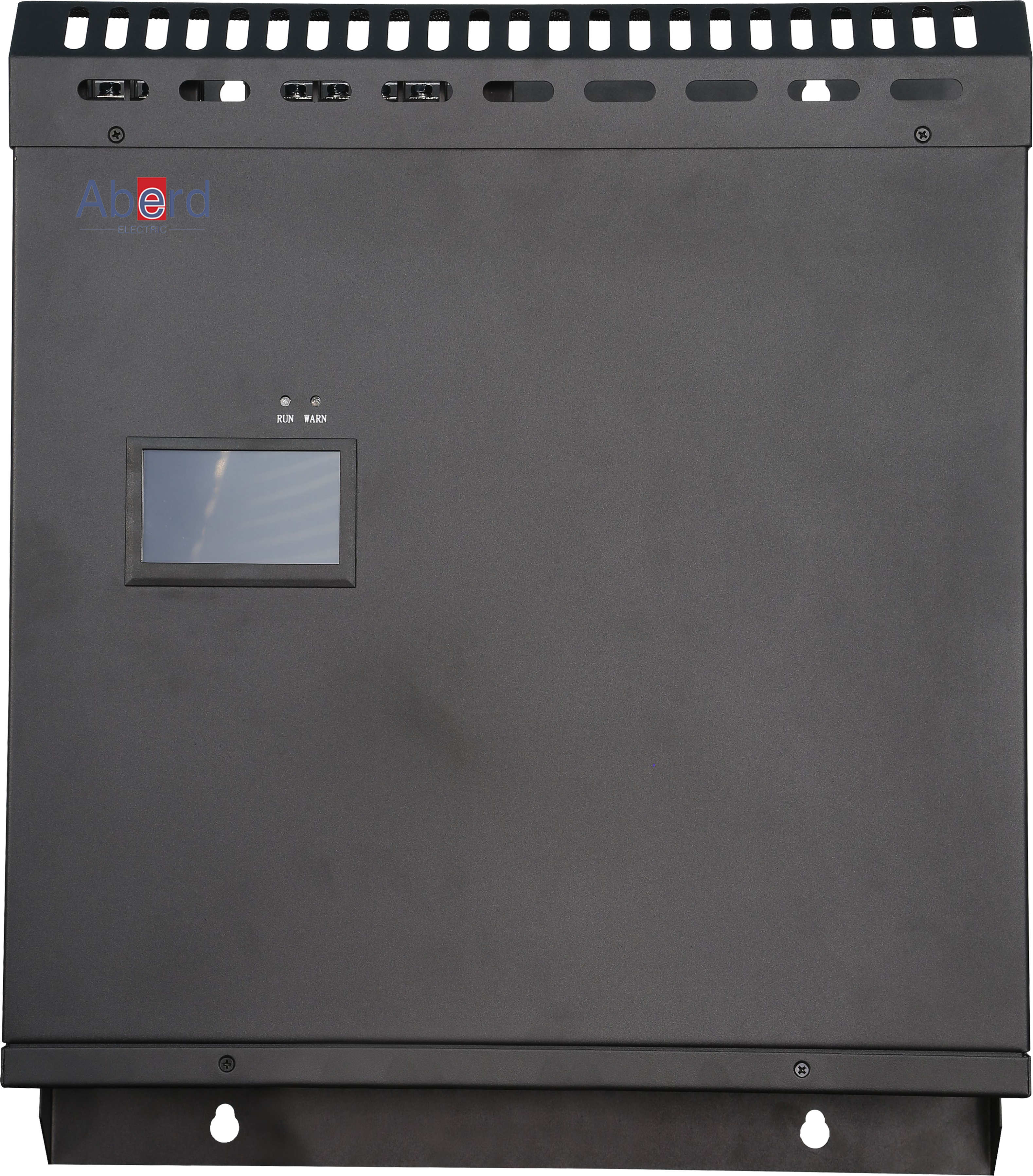

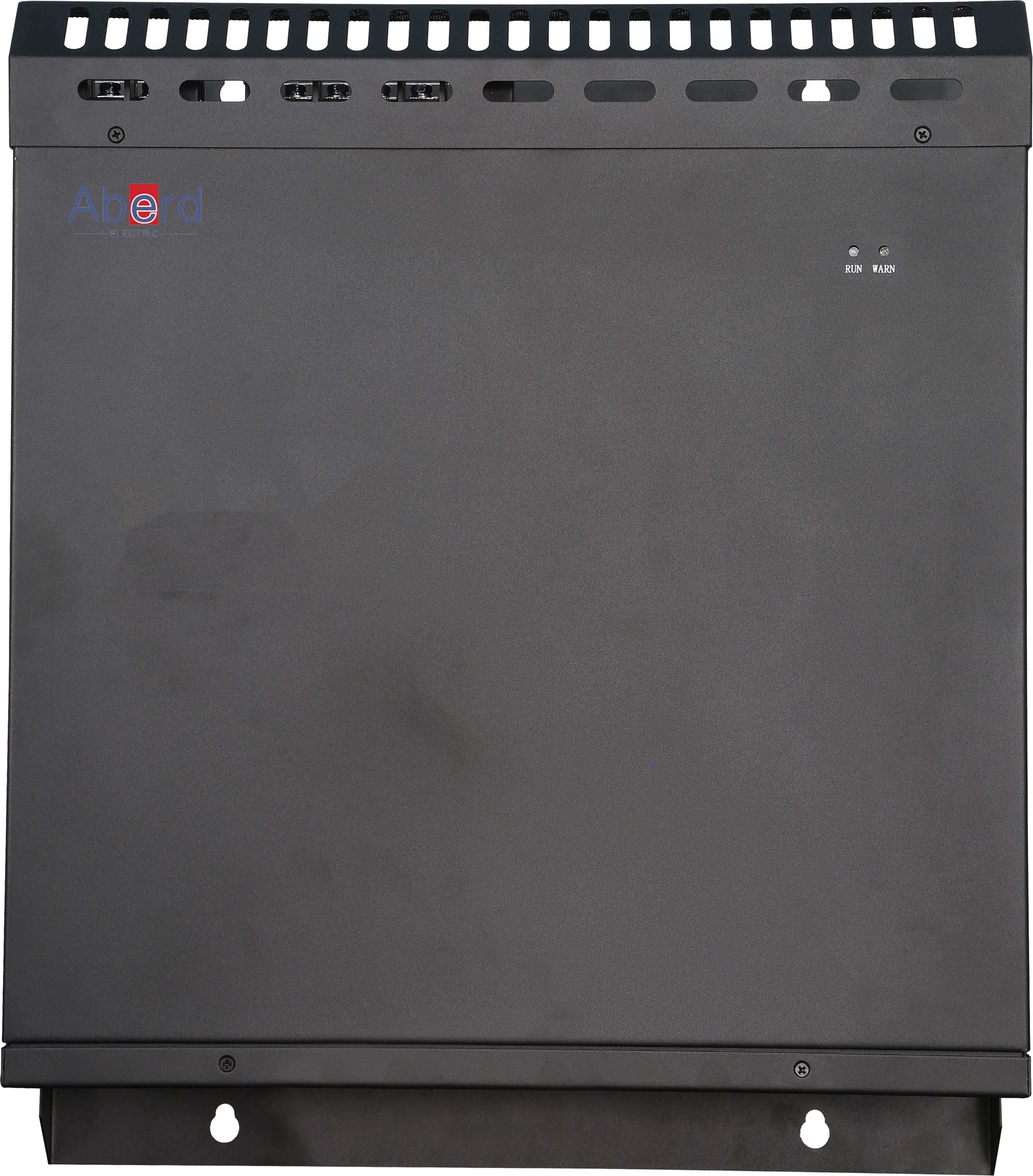

Aberd-SVG系列静止无功发生器 |
基本参数 |
设备容量 | 30kVar | 50kVar | 75kVar | 100kVar |
额定电压 | 304Vac ~ 456Vac/288Vac-576Vac/414Vac-759Vac |
工作频率 | 50Hz/60Hz |
设备相线制 | 三相四线制/三相三线制 |
设备功能 |
无功补偿范围 | （1 ~ -1）容性感性双向补偿 |
快速响应时间 | ≤40us |
全响应时间 | ≤10ms |
滤波功能 | 具备3/5/7/9/11/13次谐波滤除能力 |
三相不平衡调节 | 具备三相不平衡调节能力 |
保护功能 | 电网过压、欠压、缺相、三相瞬时过流、三相延时过流、母线过压、母线欠压、过热、风机故障、电源故障、限流保护、频率保护、熔丝故障 |
集中监控 | 可选配10In 集中监控触摸屏，每台集中监控触摸屏最多管理6台SVG模块 |
通讯功能 | RS 485通讯 MODBUS通讯规约 |
基本特性 |
安装方式 | 壁挂/机架 |
进线方式 | 上进线/后进线 |
冷却方式 | 智能风冷 |
噪音 | ＜60dB，背景噪音小于40dB |
防护等级 | IP 20 |
环境温度 | -10℃~+45℃ |
相对湿度 | ≤95%，无凝露 |
海拔高度 | 2000m，更高海拔降容使用 |
外形尺寸（mm） | 500*500*190 | 500*500*190 | 500*500*190 | 500*500*250 |
主要设备：静止无功发生器（SVG）
适用场合：适用于现场无功功率波动较大，同时存在一定程度的谐波畸变的工况
性能特点：Aberd-SVG系列静止无功发生器，可对系统进行1~-1的双向无功补偿，确保系统功率因数时刻处于0.99的最佳状态，同时具备3/5/7/9/11/13次谐波滤除功能和三相不平衡调节功能
图纸示意：
