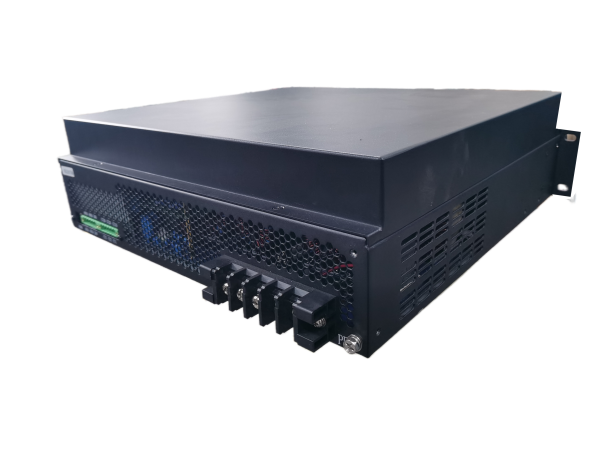

100kVar静止无功发生装置SVG

静止无功发生器，简称为SVG，又称动态无功补偿发生装置，或静止同步补偿器。是指自由换相的电力半导体桥式变流器来进行动态无功补偿的装置，是目前无功功率控制领域内的优选方案。实时跟踪系统无功功率变化，线性补偿，确保系统功率因数时刻保持在0.99，容性感性双向的无功补偿范围，根据系统无功变化，实时调节，确保系统不会出现过补欠补问题；主动式补偿输出，避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。

  采用模块化设计，扩容维护简单，接线方便，灵活配置，安装便捷，支持壁挂式、机架式安装，可适应不同条件的现场需求。

用途

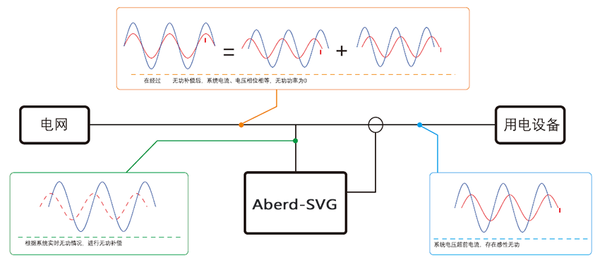

  静止无功发生器将自换相桥式电路通过电抗器并联到电网上，调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功功率，实现动态无功补偿的目的。广泛应用于风力及光伏发电、石油化工、冶金、电气化铁路、煤炭等行业中，为电弧炉、轧机、感应炉、电力机车、提升机、风力发电机等设备提供高质量、高可靠性的动态无功补偿解决方案。

优势特点

1.补偿范围广，补偿范围（+1）~（-1）
2.响应速度快，全补偿响应速度≤10ms
3.低次谐波补偿能力，可进行补偿3-13次谐波补偿
4.三相不平衡补偿能力，可对系统三相不平衡进行调节
5.灵活配置，可根据系统实际电能质量现状，设置治理优先级，将模块利用率最大化
6.并联接入系统，同时具备16种保护功能，全方位保护设备安全与系统安全
7.操作系统人性化设计，简单易懂，并在设备内部内置电子版操作手册，随时查询
